Како раде двогледи
Двогледи раде на принципима оптичких закона, управо тако што искоришћавају својства и понашање светлости док путује кроз различите медије. Хајде да раставимо један да видимо како функционишу двогледи, који су основни делови двогледа и како функционишу заједно?
Двоглед се састоји од три оптичка дела за рад:
Окулар или окулар: за фокусирање и повећање пројектоване виртуелне слике
Присмс: да исправите оријентацију слике – окрените слику вертикално и хоризонтално
Објецтиве Ленс: прикупља упадну светлост и концентрише је у фокусној тачки, обично систем сочива од 2 или више сочива да би се компензовала аберација
Једноставно објашњење рада двогледа

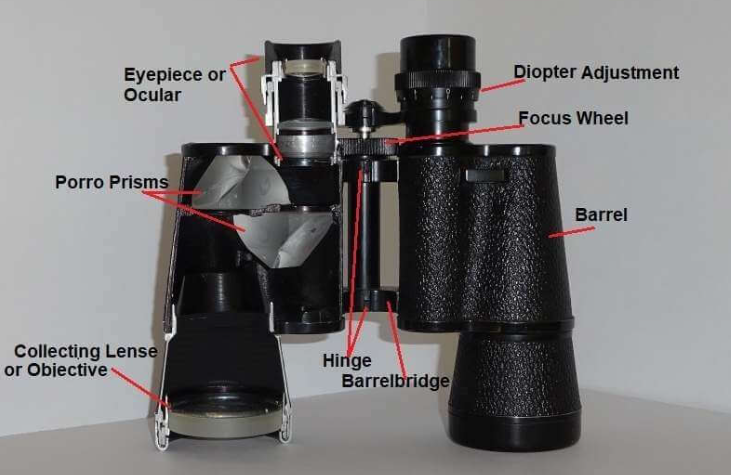

Да бисте разумели делове двогледа и њихове функције, најбоље је да двоглед раставите и погледате унутрашњост. На тај начин можете да видите појединачне склопове и добијете бољу представу о томе како двоглед функционише. Тамо јеоптички систем и механички системда погледате.
Оптички делови двогледа
Двоглед се састоји од три оптичка склопа који преламају и фокусирају светлост како би увећали удаљени објекат и учинили га ближим. Ове три основне компоненте су сочиво објектива, систем призме и окулар. Хајде да ближе погледамо ове делове да бисмо разумели њихове функције и како двоглед увећава.
Објецтиве Ленс
Тхеобјективанса својим великимколекциона сочивасе налази на предњем или доњем крају двогледа, у зависности од тога како га гледате. Сабирно сочиво је усмерено на предмет интересовања, тјхвата светлост.
Што је већаотвор бленде– пречника сочива, што двоглед има већу моћ прикупљања светлости, тако ће слика бити светлија. Из тог разлога, ловци или ентузијасти посматрања звезда бирају двоглед са великим пречником сочива. Лагани компактни двоглед који је одличан за планинарење или повремену употребу може имати много мањи отвор бленде од око 25 мм. Величина отвора бленде се изражава у другом броју оцене двогледа тј. 8к42
Виртуелна средња слика коју ствара сочиво објектива је окренута наопако и пресликана. Да би се ово исправило, призме се користе унутар двогледа.
Систем призма
Без призме у двогледу, посматрач би видео обрнуту слику. Призме то исправљају, а такође помажу да се донекле смањи дужина двогледа.
Тхепризмеизрађени су од крунског стакла ислуже као исправљајућа огледала. Како светлосни сноп пролази кроз призме, вишеструке рефлексије окрећу наопако и обрнуту слику коју пројектује сочиво објектива, тако да посматрач може да види слику нормалног изгледа.
Постоје две главне врсте призми које се користе у двогледима. Ово су Порро призме и различити дизајни кровних призми.
Порро Присмс
Постоје две призме које се користе у двогледу са Порро призмом, постављене су под правим углом једна према другој.
Светлосни зраци се рефлектују од унутрашњих површина и обрћу одозго према доле у једној призми и с лева на десно у другој призми.
Предност двогледа са системом Порро призма је у томе што су ове призме много лакше и јефтиније за производњу и захтевају мало простора јер су постављене једна поред друге.
Двогледи са Порро призмом су често краће грађе од двогледа са кровном призмом.
Рооф Присм
Овај систем призми обично се састоји од две призме, од којих најмање једна има облик кровне ивице.
Једна страна примс стакленог тела мора бити премазана да би се компензовао фазни помак различитих таласних дужина и да би се смањиле обрубе боја, што чини кровну призму мало скупљом од Порро призме.
Корекција слике у двогледу са кровним призмама може да прати сложенији пут снопа него код Порроовог, али резултат окретања наопачке и пресликане слике са сочива објектива је исти.
Кровне призме омогућавају много тањи и компактнији двоглед. Двогледи са тим призмама су мало ужи и елегантнији у поређењу са моделима са Порро призмама, али су обично мало скупљи јер је потребна сложенија производња.
Окулари
Тхеокулари, такође званочни, налазе се на предњој страни двогледа и представљају два сочива у која гледамо директно током посматрања.
Наочале (гумени наставци на окулару) се често користе да би се одржала исправна удаљеност ока од окулара и обезбедила одређена заштита од ометања косог залуталог светла.
Окулар се обично састоји од два или више сочива.
Када је двоглед правилно фокусиран, омогућава људском оку да види слику коју пројектују сочиво објектива и систем призме.
Механички делови двогледа
Подешавање диоптрије
Многи људи немају исти јак вид на оба ока. Да би се омогућило посматрање без умора кроз двогледразличит вид мора бити надокнађентако да оба ока могу да виде фокусирану слику.
Обично се десни окулар може фино подесити да компензује диоптријску разлику подешавањем фокуса очних сочива.
Да бисте га прилагодили, затворите десно око и фокусирајте објекат помоћу левог ока (окулар без компензације диоптрије) окретањем централног точкића фокуса док слика не буде оштра и јасна. Затим фино подесите оштрину на другом окулару уз помоћ подешавања диоптрије.
Фоцус Вхеел
Да бисте добили оштру и јасну слику при посматрању објеката на различитим удаљеностима, увек је потребно подесити фокус двогледа. Окретањем дугмета за фокусирање (или точкића за фокусирање) окулари ће се изгурати или увући (или само једно од сочива окулара) тако да се фокусна тачка окулара конвергира са жижном тачком сочива објектива.
Бачвасти мост са шаркама
Двоглед су једноставно два телескопа који су постављени један поред другог. Морају да усмере тачно у истом правцу како би посматрачу омогућиле да истовремено види кроз њих. Бурел-мост држицеви двогледа у паралелној линијиједан према другом тако да је оптичка оса паралелна (светлосни сноп јеколимирани).
Шарке које спајају мост омогућавају нам да прилагодимо растојање окулара индивидуалној удаљености очију посматрача.
Барел Ор Тубе
Цијев је кућиште које држи све оптичке дијелове заједно. Кућиште штити оптичке компоненте и држи их у стабилном положају тако да се не померају од механичког удара или пада.
Многи бољи двогледи имају заптивке О-прстена како би спречили воду и влагу. У многим моделима високе цене, унутрашњост је такође испуњена инертним гасом како би се обезбедила водоотпорност чак и када је потопљена под воду.
Пут светлости у двогледу Порро Призма
Како призме инвертују слику
Слика са посматраног објекта се појављује хоризонтално и вертикално инвертовано
Прва призма инвертује слику вертикално
Друга призма преокреће слику хоризонтално
Мала слика се пројектује на крају жижне даљине објектива
Окулар увећава слику и представља је оку
Како слика постаје фокус
Да би се гледаоцу представила фокусирана и оштра слика, фокусна тачка очног сочива мора да се конвергира са жижном тачком сочива објектива.
Како израчунати увећање двогледа
Увећање двогледа који се такође назива "снага" је важан фактор оцене, који помаже да се одлучи о намераваној употреби инструмента. Означава колико пута се слика чини увећаном када се гледа кроз двоглед у поређењу са гледањем голим оком.
Број увећања је количник жижне даљине сочива и жижне даљине окулара. У горњем примеру би било240 / 24 = 10
Увећање двогледа се изражава у првом броју оцене двогледа тј.8x42
Најпопуларнији фактори увећања су 8к и 10к. При увећању од 10к, објекти удаљени 100 метара изгледају као да су удаљени 10 метара.
Резиме Делови двогледа и њихова функција
Врло занимљиво како функционишу двогледи и како се у основи састављају из веома једноставног распореда три оптичка дела: окулара, призме и објектива.
ТхеОбјективна сочиваје велико сочиво на предњем крају двогледа, окренуто је према предмету који се посматра. Пречник сочива објектива назива сеотвор бленде.Величина сочива одређује резолуцију (оштрину) и колико светлости може да се прикупи. Снимљена слика са објектива је пресликана и окренута наопако.
Присмссе користе за исправљање слике. Када светлосни зраци обрнуте слике пролазе кроз призме, одбијају се од унутрашњих површина призме и излазе као нормална слика реалног изгледа. Типови призми су Порро призме и кровне призме.
ТхеОкуларили окулар је део у који корисник гледа. Слика коју је објектив објектива прикупио и пројектовао на крају своје жижне даљине, увећава се окуларом и представља оку гледаоца.
